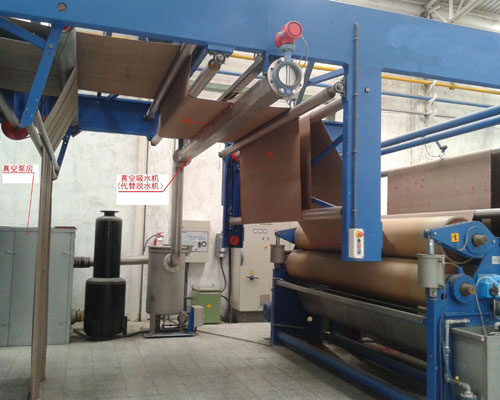

真空吸水机介绍（专利号：ZL201420393838.7）

一、功能：

适用于棉、涤棉、麻及混纺等织物，毛毯、地毯、毛巾，浴巾等针织物或机织物，水洗后的真空吸水。利用真空原理，将织物里的水充分吸出，以便于下道工序，即定型烘干机一次性烘干，可连续化生产，完全取代间歇式的人工操作的脱水机，既提高了生产效率，又为企业大大降低了生产成本，节约了人力物力财力。本装置在生产使用中的工艺流程：

坯布→印花或轧染→蒸化→水洗→真空吸水机→定型烘干→后整理。

二、结构介绍：

1.包括吸水管、旋风分离器和罗茨风机；旋风分离器进口端与吸水管相连，旋风分离器接入口管路还设有过滤风箱，旋风分离器出口端与罗茨风机管路相连，罗茨风机的入口处设有进风消音管，罗茨风机采用37Kw三相电电机驱动。罗茨风机、电机及进风消音管安装在消音罩内，罗茨风机出风口还设有两组出口消音管，旋风分离器的下端排出口连接有气动隔膜泵，用于排水。吸水管的一侧面开有密集分布的狭缝式吸口，所述狭缝式吸口设有尼龙板防刮材料。

2.旋风分离器内部设有液位控制仪。当水位到上限制时，启动气动隔膜泵工作，从而排出水；水位达到下限时，关闭启动隔膜阀，保持罐体里压力。

3. 罗茨风机配套的电机是37kw-4极，罗茨风机通过皮带与电机相连，罗茨风机电机采用变频器控制，根据不同织物厚度任意调整电机转速。有效节约了用电能耗

4、罗茨风机为主要工作核心部分，并通过皮带轮提速，风机转速达到1650转/分钟。 充分吸掉织物纤维里的水分，当水和空气混合进入旋风分离器后，水和气在内壁上旋转靠旋风分离原理，将水分离出来，通过隔膜泵排出。织物上的绒毛等杂质在通过过滤网箱时，被隔离，要每隔6-7天定期清理。

5、为了消除噪音，该机配置了罗茨风机的隔音罩，由3#角钢钢架焊接外包覆70厚高密度隔音棉。在风机进口处安装了φ600消音器，在出口处安装了消音器。吸水管采用150×150×3毫米厚不锈钢方管制作、确保耐压。连接管道为φ159×3不锈钢无缝钢管。该分离器配置了液位控制仪，当水位到上限制时，启动气动隔膜泵工作，从而排出水；水位达到下限时，关闭启动隔膜阀，保持罐体里压力。

6、该机的工作流程是：

中厚织物→贴附在吸水管平幅运行→水和气进入旋风分离器→水被分离出来通过隔膜泵排出→气通过罗茨风机→排空。

该机创新关键点：

1.采用罗茨风机，优点是高负压高流量低耗电。代替传统的真空泵体积大噪音大耗电高等问题。

2.水洗后的含水织物通过该机后，轧余率达到18-25%左右，完全满足烘干机需要。柔软剂可被回收再利用。

3.平幅运行，整机连续式工作，不间断，生产效率提高。替代传统的间歇式离心脱水机。

4.织物绒毛不倒毛，纤维不会被损伤拉伸。

5.吸水管采用倾斜式狭缝吸口面积大。选用15毫米厚的尼龙板材料，确保不损伤织物

6、为防止织物走偏，在吸口两侧安装了跟随织物运行的挡布胶带，充分保障吸水管内负压不泄露。

7、为降低噪音，加装了风机隔音罩，和进出口消音管。
