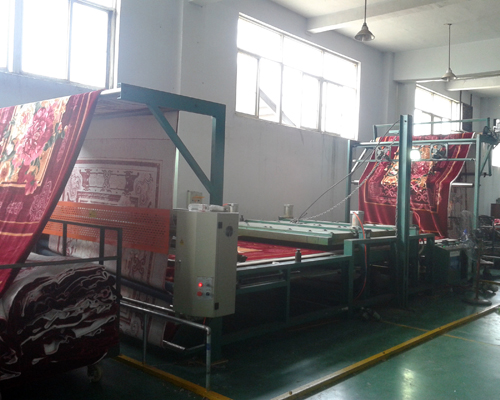

HK018-220型压花机

一、 功能：

本机适用于毛毯地毯的平面压花。具有一次成型，立体感强，不易恢复变形等特点

二、注意技术参数及说明

1、公称幅宽：2200，2400mm.

2、工作速度：4版/分钟

3、形式：手动型,自动型。

4、外形尺寸（长×宽×高）：手动型2500×2700×900；

自动型12300×2700×900mm

5、压花模板：特殊铸铝，规格1700×1900,可根据用户要求定做。

6、模板：压花装置，包含模具与压制机构，模具中具有放置面料的空间，模具置于压制机构中，由压制机构对模具进行挤压，使面料变形，压制机构中具有加热结构，加热结构对模具进行加热，使模具中的面料定型；模具包含上模板与下模板，上模板与下模板分别设有形状相互配合的雕刻面，雕刻面分别对面料两侧进行挤压，使面料变形；该面料压花装置采用加热加压的方式使模具中的面料变形，并采用冷却加压的方式使面料定型，有利于节省压花时间，并提升定型效果。

7、原理说明：本机包括机架、工作台、推压装置和压花板，压花板上设有凹凸结构的立体图案模块，压花板内设有电加热装置，工作台包括两传动辊，两传动辊之间通过传送带连接，工作台上放置有织物，在位于织物下端的工作台内设有自动调平装置。自动调平装置包括设在机架上的一连接板和连接板上通过弹簧连接的一平板。通过在放置织物的下端的工作台内设有自动调平装置，通过调平装置内的压缩弹簧自动补偿弹力，使得工作时压花板上的图案模块可以与织物均匀接触，从而达到压花图案轮廓清晰，色彩均匀的效果。
