轮胎全自动修剪机

轮胎全自动修剪机

摘要:一、用途:胎毛是轮胎生产过程的附加物,会对轮胎质量带来很多问题。胎面的胎毛还会覆盖住原有设计合理的胎面花纹,进而带来排 水、摩擦力、制动性能等问题。汽车轮胎性能的安

订购热线:13963223996
立即采购

一、用途:

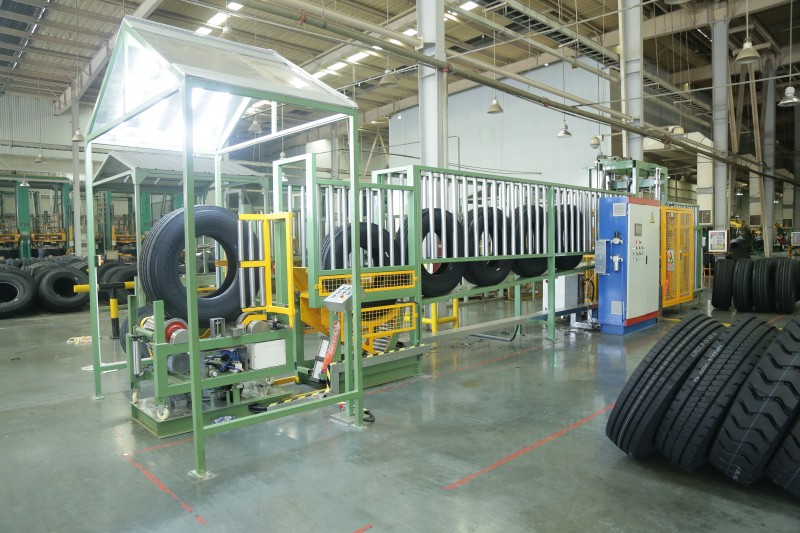

胎毛是轮胎生产过程的附加物,会对轮胎质量带来很多问题。胎面的胎毛还会覆盖住原有设计合理的胎面花纹,进而带来排 水、摩擦力、制动性能等问题。汽车轮胎性能的安全性及可靠性越来越受到人们的关注。本机适用于子午轮胎硫化后胎面及胎侧多余的胶毛,胶钉以及飞边的修刮去除溢胶。本机台是配合硫化机输出装置和入库自动线之间,实现自动修边的装置。由轮胎投入、主机以及轮胎踢出装置组成。通过在轮胎投入处检测轮胎大小,仍后自动调整胎侧、胎面修边刀的位置,进行对轮胎修边。其修后后一般在2mm以下,能满足各轮胎的工艺要求;最后将轮胎推出,进入后续自动输送线上。



二、规格范围:根据全钢、半钢、低压子午线轮胎及轮胎内径、外径、宽度规格,选用HK7399型:立式、卧式等系列刮毛机型号。



三、主要技术参数及性能说明:

1、电压: 相-AC220/380V-50HZ 控制电压:220VAC/24VDC

 3、控制气源压力: 0.35 MPa

 4、气缸气源压力:0.5 MPa

5、HK7399A型全钢子午轮胎内径Φ48-Φ700mm;外径Φ800-Φ1300mm;轮胎宽度:200-450mm

6、HK7399B型全钢子午轮胎内径Φ600-Φ800mm;外径Φ1000-Φ1800mm;轮胎宽度:300-600mm

7可根据客户要求设计机型

8循环工作单胎时间:30-50S

9.采用PLC编程,实现机器全自动运行,可加配二维码扫描,与企业大数据库链接。

10立式卧式结构任选。



四、工作流程设计:待修边轮胎从输送线落下来并由接胎板接收(如下图中虚线所示), 轮胎的运动方向如图中箭头示意。推胎气缸接收指令进气并将待修边轮胎顶出,轮胎会顺 着顶出的方向落在修边装置处。当轮胎进入修边位置,轮胎在辊轮的驱动下匀速旋转,上 刀部件开始向下运动,对胎面进行修边。同时,侧刀部件在进给机构的作用下开始左右、 竖直向待修边轮胎两侧面进给,开始对轮胎修边。最后,踢胎装置接收指令将修整完的轮 胎踢出,轮胎进入检测工序,至此整个修边工作完成。
